Drenaje sifónico
Sistema RAINPLUS: tuberías de HDPE para drenaje sifónico
Rainplus es el sistema de drenaje sifónico de aguas pluviales diseñado para alcanzar la máxima evacuación con una mínima altura de agua acumulada sobre la cubierta. Representa la tecnología más moderna en los sectores logístico, industrial, edificación y terciario para el drenaje de las aguas pluviales de las cubiertas de edificios de medianas y grandes dimensiones.
Este sistema aprovecha la altura del edificio como fuerza motriz permitiendo alcanzar velocidades elevadas de flujo, maximizando así la eficiencia en la evacuación de aguas pluviales y la mínima afección sobre los espacios y arquitectura del edificio.
Servicio de estudio y cotización estimada
VENTAJAS SISTEMA SIFÓNICO VS GRAVITATORIO

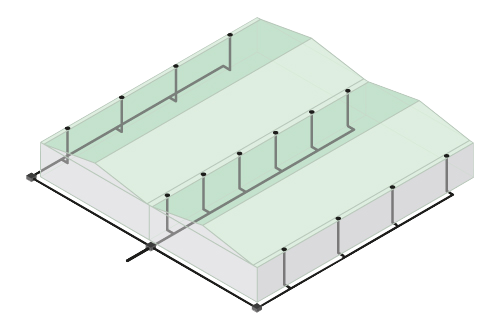

Sistema gravitatorio convencional

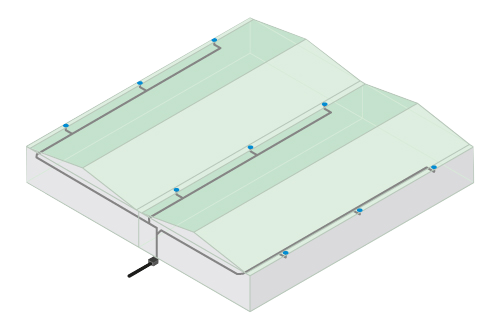

Sistema drenaje sifónico RainPlus
Aportaciones económicas
Menor número de sumideros respecto al sistema convencional por gravedad. Sumideros diseñados para mayor rapidez de evacuación.
Significativa reducción de los diámetros de tubería, de las uniones necesarias y del número de bajantes. Una sola bajante con una arqueta por línea.
Disminución de la obra civil de saneamiento necesaria en obra.
Ahorro de espacio y de tiempos de instalación
Colectores horizontales, sin pendientes.
Bajantes posicionadas en el perímetro del edificio permitiendo reducir la interferencia del sistema sobre la edificación u otras instalaciones.
Reducción de los tiempos de instalación y de montaje.
Diseños más flexibles y alto rendimiento
Tuberías colgadas, no enterradas. No necesitan pendiente, sin pérdida de cota.
Amplia libertad arquitectónica gracias al completo control sobre el posicionamiento de las bajantes y ausencia de colectores.
Velocidad de drenaje mayor, que permite acción de autolimpieza de las tuberías del sistema, sin mantenimientos.
VENTAJAS SISTEMA SIFÓNICO VS GRAVITATORIO
Sistema gravitatorio convencional
Sistema drenaje sifónico RainPlus
Aportaciones económicas
Menor número de sumideros respecto al sistema convencional por gravedad. Sumideros diseñados para mayor rapidez de evacuación.
Significativa reducción de los diámetros de tubería, de las uniones necesarias y del número de bajantes. Una sola bajante con una arqueta por línea.
Disminución de la obra civil de saneamiento necesaria en obra.
Ahorro de espacio y de tiempos de instalación
Colectores horizontales, sin pendientes.
Bajantes posicionadas en el perímetro del edificio permitiendo reducir la interferencia del sistema sobre la edificación u otras instalaciones.
Reducción de los tiempos de instalación y de montaje.
Diseños más flexibles y alto rendimiento
Tuberías colgadas, no enterradas. No necesitan pendiente, sin pérdida de cota.
Amplia libertad arquitectónica gracias al completo control sobre el posicionamiento de las bajantes y ausencia de colectores.
Velocidad de drenaje mayor, que permite acción de autolimpieza de las tuberías del sistema, sin mantenimientos.
Sumideros Rainplus®: marcan la diferencia de la instalación
Capacidad de evacuación pluvial de hasta 16 l/s.
La versión con conexión horizontal puede ser instalado dentro de la losa de la cubierta gracias a un diseño en altura de solo 104 mm.
 |
 |
Es el sumidero de mayor capacidad de evacuación que existe en el mercado.
Capacidad de evacuación de agua de hasta 65 l/s.
Este sumidero permite al proyectista diseñar una instalación con aportaciones técnicas y económicas importantes, gracias a que se requiere un menor número de sumideros:
1. Reducción de número de taladros en cubierta que revierte en una disminución de coste de montaje por parte del cubertero.
2. Reducción en consecuencia de los puntos de mantenimiento y limpieza.
3. Reducción de posibles problemas de filtraciones.
Diseño completo
Realización del diseño completo del sistema de drenaje sifóncio de aguas pluviales, incluyendo:

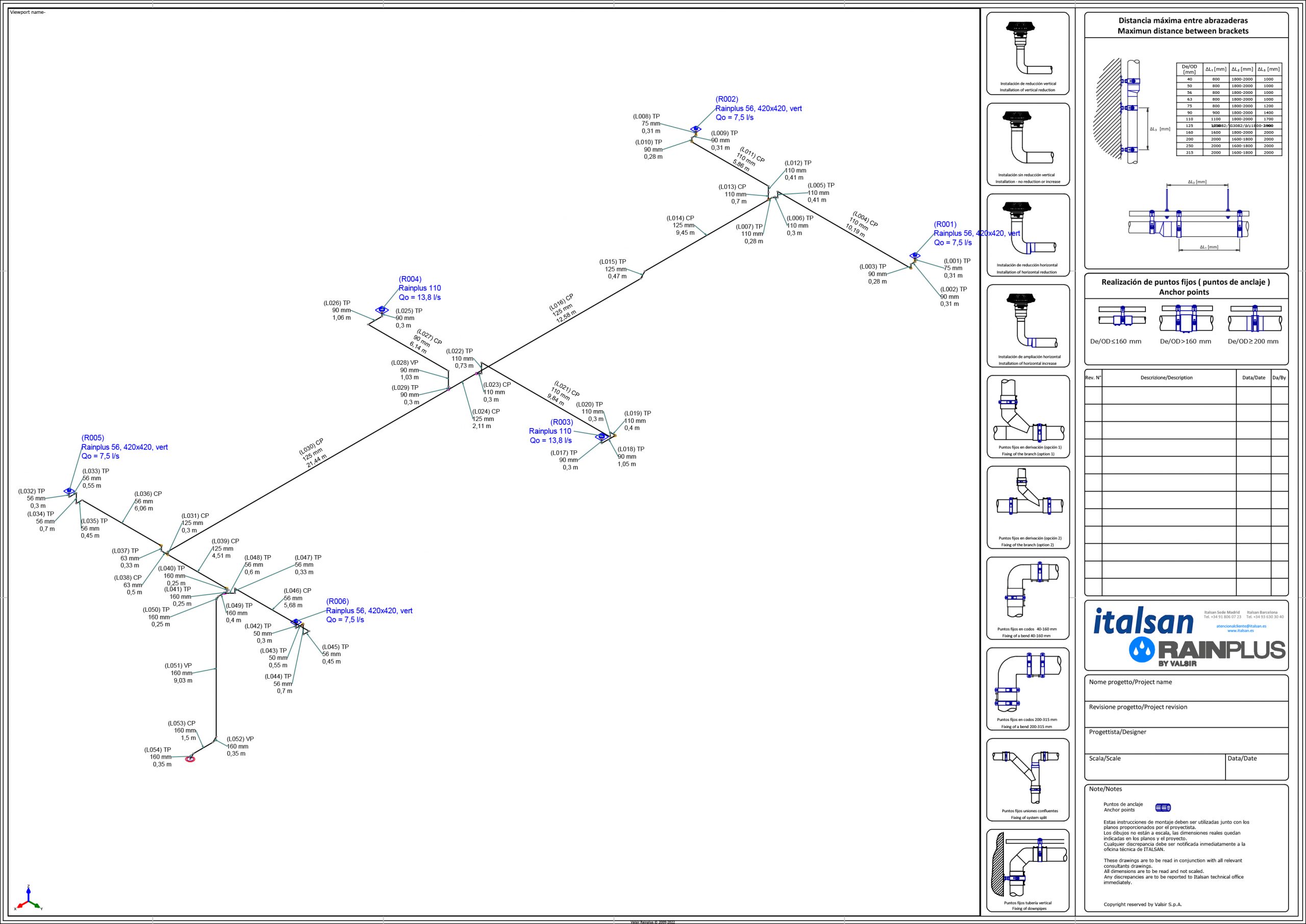

• Planos isométricos: versión CAD o BIM a elección del cliente.
• Planos tipo de detalle.
• Cálculos de todas las líneas.
• Presupuesto estimado incluyendo suministro de tubería, accesorios y sumideros sifónicos RAINPLUS.
Servicio de estudio y cotización estimada
Realizamos una valoración económica estimada de la instalación del sistema Rainplus. Solo tiene que acceder al cotizador de costes automático de Italsan para Sistemas Sifónicos de drenaje pluvial de cubiertas y contactaremos con usted para facilitarle un presupuesto aproximado*.
*Este cotizador es más fiable cuando los proyectos de instalaciones constan principalmente de líneas continuas sin ramificaciones. El valor que se obtiene del mismo es una estimación de proyecto que podrá variar una vez se realicen los cálculos definitivos, hasta un 15%, en función de lo precisa que sea la información suministrada, el tipo de edificio y la sencillez de las líneas de recogida.
Ya confían en nosotros
Ya confían en nosotros
Casos de éxito

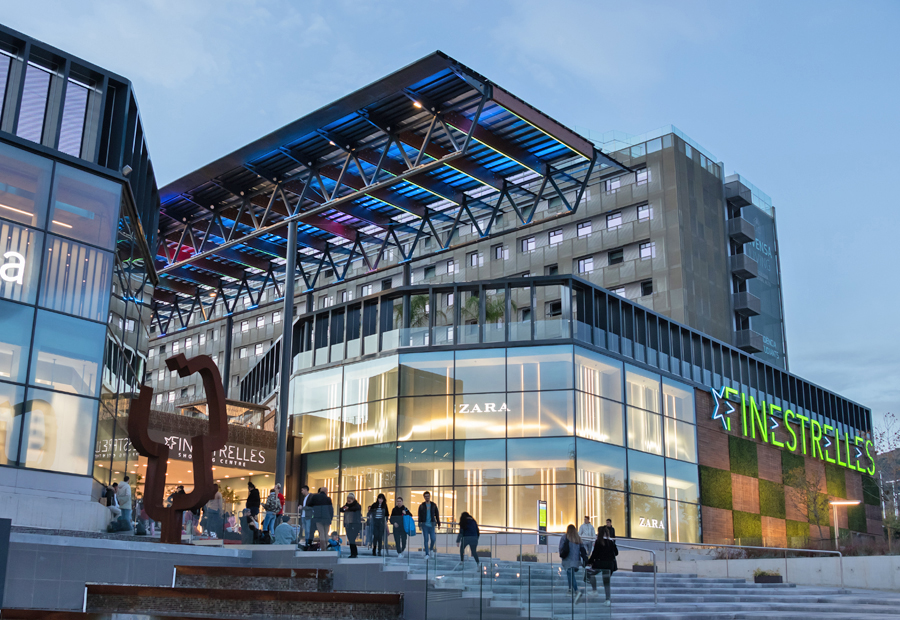

CENTRO COMERCIAL FINESTRELLES – Barcelona
Apertura en noviembre de 2018. Proyecto diseñado en varias alturas, terrazas transitables y con largas longitudes de fachadas. Esta arquitectura hacía que un sistema gravitatorio fuera inviable, dada la perdida de altura que sufrirían con cada colector, lo que hizo que el sistema sifónico RAINPLUS se adaptase a los requisitos necesarios para esta tipología de edificio.
EL RESULTADO
• Reducción del número de bajantes necesarias, unificando superficies de cada planta.
• Sumideros sifónicos con mayor capacidad de drenaje.
• Disminución de las actuaciones en cubierta y limahoyas necesarias para cada cubierta.
LOS DATOS
• 25 semanas de instalación.
• 4.500 m/l de tubería.
LOS DATOS
• 160 sumideros.
• 25.000 m² de superficie recogida.
LOS DATOS
• 7 líneas.
• Ø medio de 160 mm.
LOS DATOS
• 25 semanas de instalación.
• 4.500 m/l de tubería.
• 160 sumideros.
• 25.000 m² de superficie recogida.
• 7 líneas.
• Ø medio de 160 mm.
EDIFICIO BBVA – Madrid
Este edificio dispone de una gran superficie plana invertida de hormigón, muy subdividida en distintas pequeñas pastillas y diferentes alturas, lo que complica una recogida lineal sencilla. Es por esto que el sistema RAINPLUS, dada su versatilidad en el diseño para amoldarse a distintos trazados, es la solución óptima.
EL RESULTADO
• Instalación muy ramificada que permite recoger todos los sumideros con un mínimo de líneas y siempre en horizontal, por encima del falso techo.
• Se realizan trazados del colector por zonas de pasillos para evitar ruidos en salas de reuniones y despachos.
• Cada línea dispone de un doble cálculo, según si se desagua en el gran depósito central de reutilización de aguas o se vierte cada una de ellas directamente a las arquetas de la red general de urbanización mediante válvulas de corte.
LOS DATOS
• 60 semanas de instalación.
• 6.600 m/l de tubería.
LOS DATOS
• 217 sumideros.
• 30.000 m² de superficie recogida.
LOS DATOS
• 16 líneas.
• Ø medio de 160 mm.
LOS DATOS
• 60 semanas de instalación.
• 6.600 m/l de tubería.
• 217 sumideros.
• 30.000 m² de superficie recogida.
• 16 líneas.
• Ø medio de 160 mm.
CENTRO COMERCIAL OASIZ – Torrejón de Ardoz (Madrid)
LOS DATOS
• 18 semanas de instalación.
• 2.800 m/l de tubería.
LOS DATOS
• 97 sumideros.
• 16.000 m² de superficie recogida.
LOS DATOS
• 30 líneas.
• Ø medio de 160 mm.
LOS DATOS
• 18 semanas de instalación.
• 2.800 m/l de tubería.
• 97 sumideros.
• 16.000 m² de superficie recogida.
• 30 líneas.
• Ø medio de 160 mm.
NAVE LOGÍSTICA AMAZON – Onda (Castellón)
LOS DATOS
Sistema primario
• 29 semanas de instalación.
• 5.377 m/l de tubería.
Sistema primario
• 102 sumideros.
• 58.400 m² de superficie recogida.
Sistema primario
• 18 líneas.
• Ø medio de 250 mm.
Sistema secundario
• 14 semanas de instalación.
• 1.710 m/l de tubería.
Sistema secundario
• 66 sumideros.
• 58.400 m² de superficie recogida.
Sistema primario
• 16 líneas.
• Ø medio de 200 mm.
LOS DATOS
• 58.400 m² de superficie recogida.
Sistema primario
• 29 semanas de instalación.
• 5377 m/l de tubería.
• 102 sumideros.
• 18 líneas.
• Ø medio de 250 m.
Sistema secundario
• 14 semanas de instalación.
• 1710 m/l de tubería.
• 66 sumideros.
• 16 líneas.
• Ø medio de 200 m.
