Drenaje sifónico

Sistema RAINPLUS: tuberías de HDPE para drenaje sifónico

Logo-Rainplus

Rainplus es el sistema de drenaje sifónico de aguas pluviales diseñado para alcanzar el máximo desagüe con una mínima altura de agua acumulada sobre la cubierta.

Representa la tecnología más moderna en el sector de la edificación y el drenaje de las aguas pluviales de las cubiertas de edificios de medianas y grandes dimensiones. El sistema aprovecha la altura del edificio como fuerza motriz permitiendo alcanzar velocidades elevadas de flujo maximizando así la eficiencia del drenaje.

El sistema de drenaje sifónico Rainplus está constituido por sumideros especiales diseñados y desarrollados para poder trabajar en depresión, con elevados caudales y a sección llena.

Logo-Rainplus

VENTAJAS SISTEMA SIFÓNICO VS GRAVITATORIO

Esquema-lineas-de-tuberias-en-sistema-gravitatorio-convencional

Sistema gravitatorio convencional

Esquema-lineas-de-tuberias-en-sistema-drenaje-sifonico-RainPlus

Sistema drenaje sifónico RainPlus

Económicas

  • Menor número de sumideros respecto de un sistema convencional por gravedad.
  • Significativa reducción de los diámetros de tubería, de las uniones necesarias y del número de bajantes.
  • Disminución de la obra civil necesaria en obra.

Ahorro de espacio

  • Colectores horizontales, sin pendientes.
  • Bajantes posicionadas en el perímetro del edificio permitiendo reducir la interferencia del sistema sobre la edificación u otras instalaciones.

Diseños más flexibles

  • Amplia libertad arquitectónica gracias al completo control sobre el posicionamiento de las bajantes y ausencia de colectores.

Estudio y cotización estimada

Ofrecemos el servicio de valoración económica estimada con el objetivo de orientar al cliente del coste “llave en mano” de la instalación del sistema Rainplus como alternativa a una instalación tradicional por sistema gravitatorio.

Diseño completo

Ingeniería detallada

Realización del diseño completo del sistema de drenaje sifóncio de aguas pluviales, incluyendo:

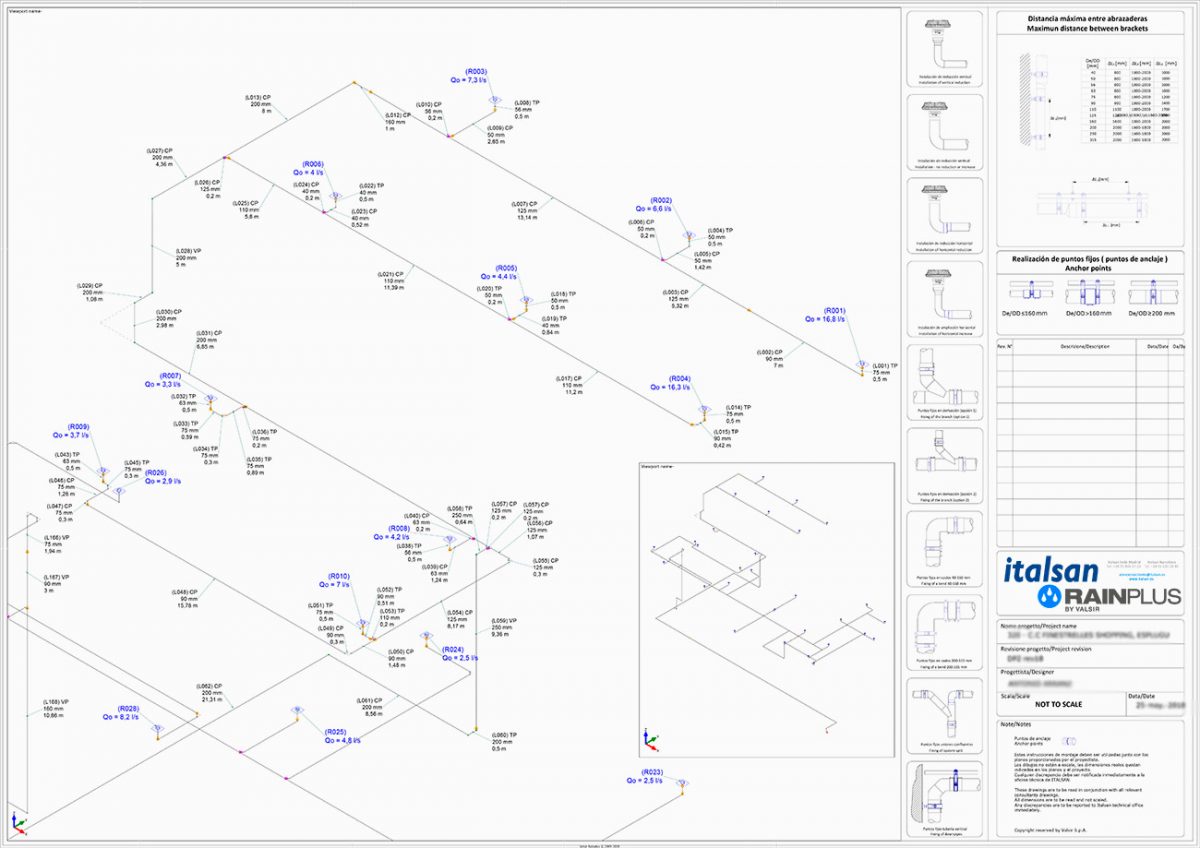

  • Planos isométricos: versión CAD o BIM a elección del cliente
  • Planos tipo de detalle
  • Cálculos de todas las líneas
  • Presupuesto “llave en mano” incluyendo suministro de tubería, accesorios y sumideros sifónicos RAINPLUS.
diseño-completo-del-sistema-de-drenaje-sifonciode-aguas-pluviales
Sumideros-sifonicos-segun-normas-ASME-A112.6.9-y-EN1253

Elemento clave

Sumideros sifónicos

Los sumideros Rainplus han sido fabricados y certificados teniendo en consideración las exigencias y los métodos de ensayo normalizados internacionalmente.

De acuerdo a las normas ASME A112.6.9 y EN 1253.

Amplio campo de aplicación:

  • Sumidero Rainplus 110 hasta 65 l/s
    Sumidero Rainplus 56 hasta 14 l/s

Fabricados en acero inoxidable o en aleación de aluminio estampada, protegida por una resina especial, haciéndolos inalterables y resistentes a los agentes atmosféricos.

Componentes del sistema

Tuberías y accesorios de polietileno HDPE

La familia HDPE-PE para la ejecución de los sistemas de drenaje sifónico está disponible desde el diámetro 32 mm hasta el diámetro 315 mm, y está caracterizada por una amplia gama de manguitos, accesorios de inspección, codos, reducciones y derivaciones.

Certificadas según norma EN 1519

Tuberias-y-accesorios-polietileno-hdpe-de-32-a-315-mm
