Producto

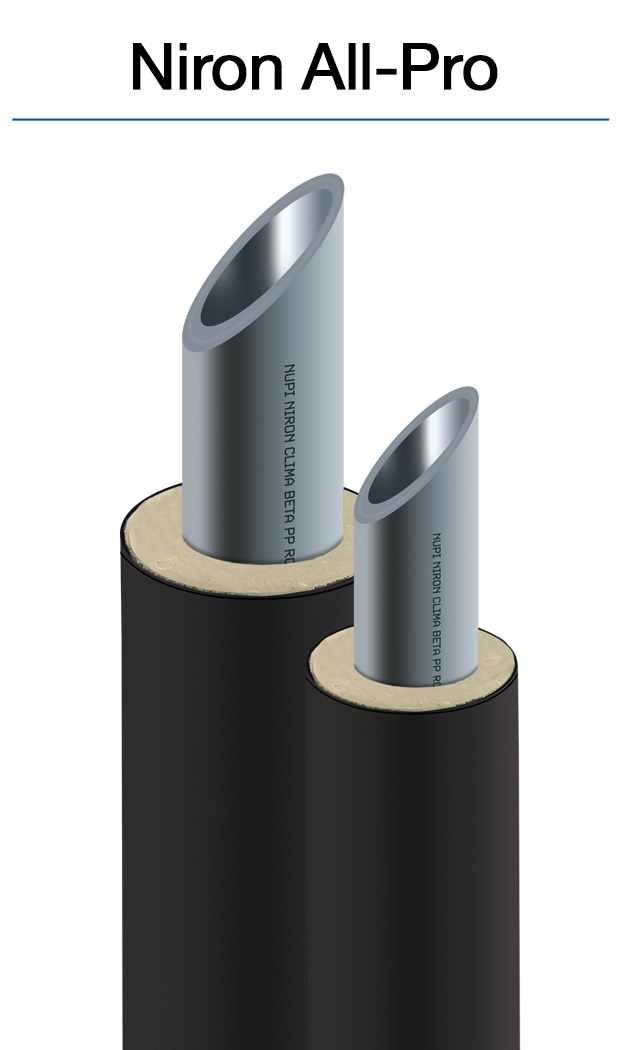

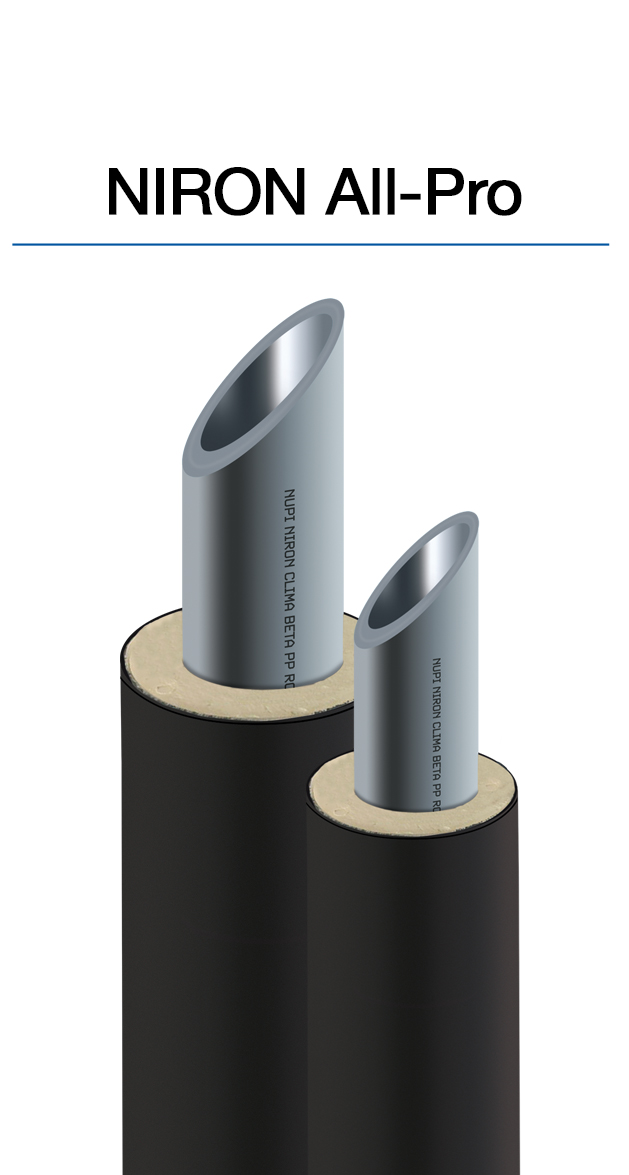

Tuberías preaisladas

Las tuberías y accesorios de PP-R preaislados son adecuadas en todas aquellas instalaciones donde la reducción de la pérdida de calor sea un requisito indispensable.

Estos sistemas de tuberías están especialmente diseñados para el transporte de agua caliente y refrigerada y permiten obtener una mayor eficiencia energética.

Su estructura se compone de tres capas:

  • Una tubería primaria (interior).
  • Una capa de aislamiento térmico (PUR).
  • Y una tubería secundaria (exterior).
climatizacion-hvac_r

Agua potable

climatizacion-hvac_r

Cimatización (HVAC/R)

piscinas

Piscinas

fluidos-quimicos

Fluidos químicos

calefaccion

Calefacción

energia-geotermica

Energía geotérmica

En cuanto a los accesorios para la instalación del sistema se pueden suministrar en dos opciones de aislamiento:

  • Un aislamiento denominado PUR que consiste en una coquilla de poliuretano.
  • Aislamiento mediante unión de banda retráctil.

Producto

Tuberías preaisladas

Las tuberías y accesorios de PP-R preaislados son adecuadas en todas aquellas instalaciones donde la reducción de la pérdida de calor sea un requisito indispensable.

Estos sistemas de tuberías están especialmente diseñados para el transporte de agua caliente y refrigerada y permiten obtener una mayor eficiencia energética.

Su estructura se compone de tres capas:

  • Una tubería primaria (interior).
  • Una capa de aislamiento térmico (PUR).
  • Y una tubería secundaria (exterior).
climatizacion-hvac_r

Agua potable

climatizacion-hvac_r

Climatizacion (HAVAC/R)

piscinas

Piscinas

fluidos-quimicos

Fluidos químicos

calefaccion

Calefacción

energia-geotermica

Energía geotérmica

En cuanto a los accesorios para la instalación del sistema se pueden suministrar en dos opciones de aislamiento:

  • Un aislamiento denominado PUR que consiste en una coquilla de poliuretano.
  • Aislamiento mediante unión de banda retráctil.

¿Dónde se instalan este tipo de tubería pre-aisladas?

  • Agua refrigerada.
  • Sistemas de refrigeración.
  • Climatización: Circuito de frío.
  • Climatización: Circuito de calor.
  • Sistemas de calefacción.
  • Calefacción de distrito (District Heating).

Colocación en zanja de las tuberías PP-R para district heating & district cooling

Referente a la colocación en zanja de este tipo de tuberías, gama NIRON ALL PRO, se recomienda realizarla siguiendo las indicaciones de la normativa, contabilizando los diámetros exteriores de las mismas.

La norma UNE EN 1610, especifica que cuando dos o más tuberías se sitúan en la misma zanja, se deberá respetar un espacio de trabajo horizontal mínimo entre canalizaciones, que variará en función del diámetro exterior de las tuberías.
La distancia deberá ser la que permita espacio para trabajabilidad y futuras reparaciones.

La profundidad mínima recomendada a la que deberá ir enterrada la tubería según lo que indica la norma UNE 53331 IN, dependerá de si discurre bajo calzada con circulación rodada (1,00m) o bajo acera sin circulación rodada (0,80 m).

En caso de no poder mantener dicha cota, se protegerá la tubería con un recubrimiento de hormigón para que la solicitación de cargas que reciba sea la adecuada.

Por ejemplo, para diámetros de tubería plásticas inferiores a 1,00m, se recomienda realizar una losa de hormigón de espesor mínimo de 30cm, con sobreanchos a cada lado respecto de las generatrices exteriores de la tubería de 0,30 m.
Y además, se recomienda realizar un apoyo rígido mediante cama de hormigón con HM-20, con espesor mínimo de 25cm; y por encima de ésta, realizar una cama de material granular con espesor mínimo de 15 cm desde la generatriz inferior del tubo.
Por encima de la generatriz de la tubería, se recomienda un mínimo de espesor 20 cm de material granular.

Como criterio general, las tuberías plásticas (flexibles) deberán disponerse sobre camas granulares, no recomendando apoyar ni embutir la tubería en hormigón.

Tanto la geometría de la zanja, los espesores de las capas, la calidad del material granular, de la base de hormigón en masa, canto de la losa de hormigón, etc. son datos que se deberán justificar en el proyecto constructivo para validar la resistencia de la tubería a la solicitación de cargas de diseño.
