Evacuación insonorizada

Sistema TRIPLUS: tuberías de polipropileno tricapa

logo-triplus-tuberias-polipropileno-tricapa
Sistema-de-evacuacion-insonorizada-con-tuberias-de-polipropileno-triple-capa-Triplus

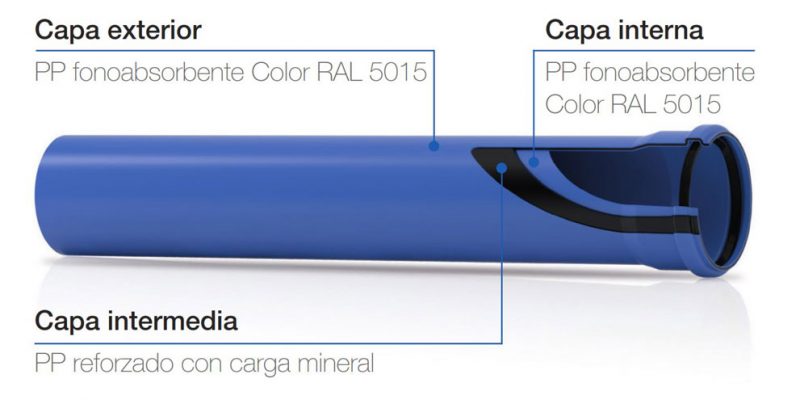

Sistema de evacuación insonorizada de tubería y accesorios en polipropileno triple capa, compuesto por una capa intermedia en PP reforzado con carga mineral para evacuación insonorizada de aguas residuales a baja y alta temperatura.

El sistema aporta un gran valor en las instalaciones de evacuación de aguas residuales en el sector residencial, hotelero y hospitalario por su confort acústico.

Con Declaración Ambiental de Producto (DAP):

Certificacion-DAP

logo-triplus-tuberias-polipropileno-tricapa
Sistema-de-evacuacion-insonorizada-con-tuberias-de-polipropileno-triple-capa-Triplus

VENTAJAS DEL SISTEMA

CertificaciónPropiedad

  • Certificado de rendimiento acústico Fraunhofer.
  • El producto, su reciclabilidad y los procesos de producción se basan en los principios de Green Building.
  • Libre de halógenos, seguridad ante incendio.

Aspectos técnicosIngeniería

  • Certificado AENOR de Sistema según norma UNE-EN 1451.
  • Marcado CE según UNE-EN 14471 para ventilación de gases de chimenea.
  • Resistencia al agua caliente según DIN 1986.

Apoyo al instaladorInstalador

  • Sistema de unión por junta elastomérica monolabial.
  • Ligereza y sencillez en el montaje.
  • Alta resistencia al impacto a temperaturas extremas (-25 °C).

Green Building Product con certificado Fraunhofer Certificado Green Building Council Certificado Fraunhofer

Para controlar los niveles de ruido creados por los sistemas de descarga no solo se requiere el diseño correcto del sistema y claramente la instalación correcta, sino también la identificación de un sistema de tuberías y accesorios que garanticen un alto rendimiento de insonorización.

Nivel de insonorización de 12 dB(A) con caudal de descarga de 2 l/s.

Nivel sonoro en LSC,A para tubería TRIPLUS® según norma europea EN 14366

Grafica-nivel-sonoro-en-LSC-en-funcion-de-caudal-de-descarga-de-TRIPLUS

Nivel sonoro en LIN para tubería TRIPLUS® según norma alemana DIN 4109

Grafica-nivel-sonoro-en-LIN-en-funcion-de-caudal-de-descarga-de-TRIPLUS

Las excelentes propiedades acústicas de Triplus® están acreditadas mediante pruebas realizadas en el laboratorio australiano CSIRO respetando las normas del Código de Construcción de Australia.

Gama-completa-triplus-triple-capa-hasta-200mm

Tubos evacuación

Gama completa

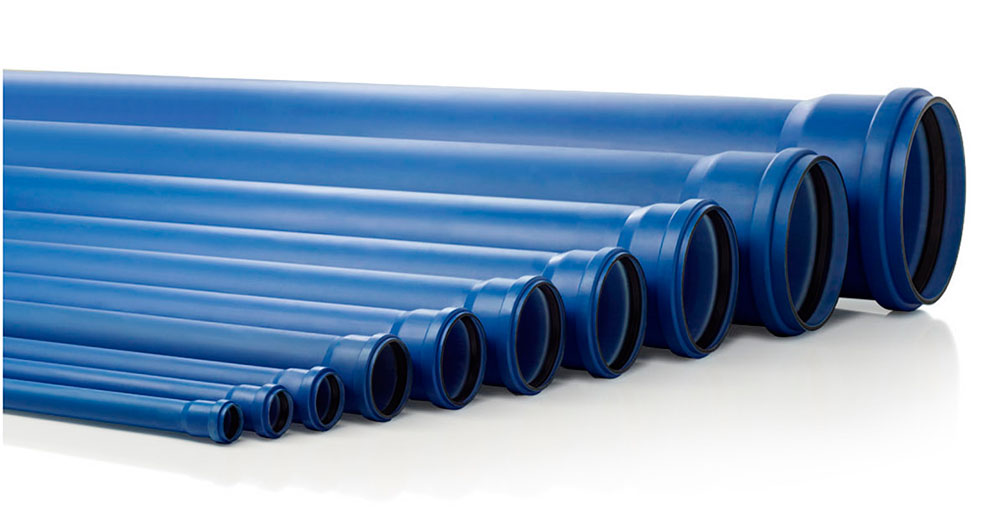

El sistema Triplus se fabrican en largos de hasta 3 metros y su unión es por junta elástica. Se compone por tubos y una amplia gama de accesorios hasta diámetro DN (mm) 200 dando solución a cualquier requerimiento constructivo y necesidades en las instalaciones de evacuación de fluidos.

Accesorio Evacuación

Curva 87º 30’ radio largo

Con el fin de simplificar la instalación y asegurar la respuesta acústica en la conexión, se ha diseñado la curva a 87º 30’ de radio largo, desarrollada simulando una conexión mediante dos codos a 45º. Esta solución da respuesta en una ubicación estratégica, reduciendo la repercusión sonora debido a las descargas y amortiguando debidamente el ruido en un punto sometido a grandes impactos.

Curva-87-30-radio-largo-triplus
Accesorio-triplus-multiconexion-que-simplifica-la-intalacion

Accesorio Evacuación

TRIPLUS Multiconexión

TRIPLUS Multiconexión ha sido concebida para mejorar y simplificar el sistema de instalación, aportando máxima libertad en la implantación de aparatos sanitarios.

  • Conexiones directas a diámetros 32, 40, 50 y 56 mm sin utilización de reducciones.
  • Fabricado con material TRIPLUS asegurando las características acústicas del sistema.
  • Reducción del riesgo de obturación.
  • Mejora en el mantenimiento.

Campos de aplicación:

  • Evacuación de aguas residuales en el interior del edificio hasta 95º C
  • Ventilación primaria, secundaria y terciaria
  • Ventilación de gases de chimeneas
  • Sistemas gravitatorios industriales
  • Aspiraciones centralizadas
